一、三級配電系統(考點二★★★★辨析)

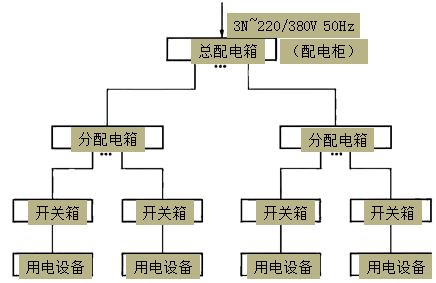

三級配電是指施工現場從電源進線開始到用電設備之間，經過三級配電裝置配送電力。按照規范的要求，即由總配電箱(一級箱)或配電室的配電柜開始，依次經由分配電箱(二級箱)、開關箱(三級箱)到用電設備，這種分三個層次逐級配送電力的系統就是三級配電系統。

在實施三級配電系統時，應遵循分級分路、動照分設、壓縮配電間距的原則：

(1)從一級總配電箱(配電柜)向二級分配電箱配電可以分路。即：總配電箱(配電柜)可以分若干分路向若干分配電箱配電;每一分路也可分支支接若干分配電箱。

(2)從二級分配電箱向三級開關箱配電，一個分配電箱可以分若干分路向若干開關箱配電，每一分路也可以支接或鏈接若干開關箱，但鏈接線路的總長度不得超過30m。

(3)從三級開關箱向用電設備配電不得分路，實行“一機一閘”制，每一臺用電設備必須有其獨立專用的開關箱，每一開關箱只能連接控制一臺與其相關的用電設備，每一照明開關箱的容量不超過30A負荷的照明器。

(4)總配電箱、分配電箱內動力與照明合置共箱配電，動力與照明必須分路配電，分配電箱的分路應動、照分設，設置動力開關箱和照明開關箱。

(5)分配電箱與開關箱之間，開關箱與用電設備之間的壓縮配電間距有如下要求(考點三★★★辨析)：

①分配電箱應設在用電設備或負荷相對集中的場所。

②分配電箱與開關箱的距離一般不得超過30m。

③開關箱與其供電的固定式用電設備的水平距離不應超過3m。
