施工現場臨時用電的接地與防雷

在施工現場，常見的接地裝置有工作接地、重復接地和防雷接地。

(一)施工現場臨時用電的接地(重點，選擇)

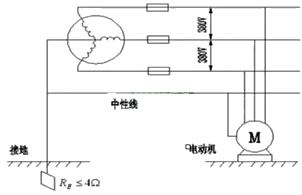

1.工作接地

工作接地是指將電力系統的某點(如中性點)直接與大地相連，或經消弧線圈、電阻等與大地金屬連接。高壓系統采取中性點接地可使接地繼電保護裝置準確動作并消除單相電弧接地過電壓。中性點接地可防止零序電壓偏移，保持三相電壓基本平衡，對低壓系統可方便地使用單相電源。

單臺容量超過100kVA或使用同一接地裝置并聯運行且總容量超過100kVA的電力變壓器或發電機的工作接地電阻值不得大于4Ω。

單臺容量不超過100kVA或使用同一接地裝置并聯運行且總容量不超過100kVA的電力變壓器或發電機的工作接地電阻值不得大于10Ω。

在土壤電阻率大于1000Ω·m的地區，當達到上述接地電阻值有困難時，工作接地電阻值可提高到30Ω。

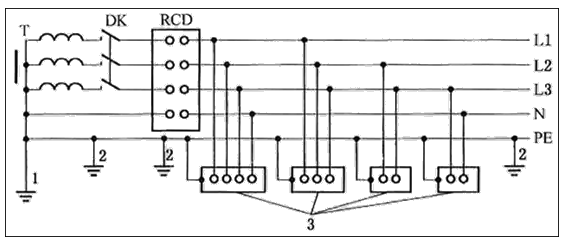

1—工作接地;2—PE線重復接地;3—電氣設備金屬外殼(正常不帶電的外露可導電部分);L1、L2、L3—相線;

N—工作零線;PE—保護零線;DK—總電源隔離開關;RCD—總漏電保護器(兼有短路、過載、漏電保護功能的漏電斷路器);T一變壓器

2.重復接地

在工作接地以外，在專用保護線PE上一處或多處再次與接地裝置相連接稱為重復接地。

當系統中發生碰殼或接地短路時，可以降低零線的對地電壓;當零線發生斷裂時，可以使故障程度減輕。

TN系統中的保護零線除必須在配電室或總配電箱處做重復接地外，還必須在配電系統的中間處和末端處做重復接地。

在TN系統中，保護零線每一處重復接地裝置的接地電阻值不應大于10Ω。在工作接地電阻值允許達到10Ω的電力系統中，所有重復接地的等效電阻值不應大于10Ω。

3.防雷接地

為了便接閃器截獲直接雷擊的雷電流或通過防雷器的雷電流安全泄放入地，筑物、建筑物內人員和設備安全的接地稱為防雷接地。接地裝置是由埋入土中的接地體(圓鋼、角鋼、扁鋼、鋼管等)和連接用的接地線構成。

接地體可分為自然接地體和人工接地體兩類。

注意：

自然接地體：

(1)埋在地下的自來水管及其他金屬管道(液體燃料和易燃、易爆氣體的管道除外)。

(2)金屬井管。

(3)建筑物和構筑物與大地接觸的或水下的金屬結構。

(4)建筑物的鋼筋混凝土基礎等。

人工接地體可用垂直埋置的角鋼、圓鋼或鋼管，以及水平埋置的圓鋼、扁鋼等。當土壤有強烈腐蝕性時，應將接地體表面鍍錫或熱鍍鋅，并適當加大截面。

(二)施工現場建筑機械設備的防雷

施工現場內的起重機、井字架、龍門架等機械設備，以及鋼腳于架和正在施工的在建工程等的金屬結構，當在相鄰建筑物、構筑物等設施的防雷裝置接閃器的保護范圍以外時，應按地區年平均雷暴日安裝避雷裝置。

當最高機械設備上避雷針(接閃器)的保護范圍能覆蓋其他設備，且又最后退出現場時，則其他設備可不設防雷裝置。

表3-5施工現場內機械設備及高架設施需安裝防雷裝置的規定
