【正確答案】A

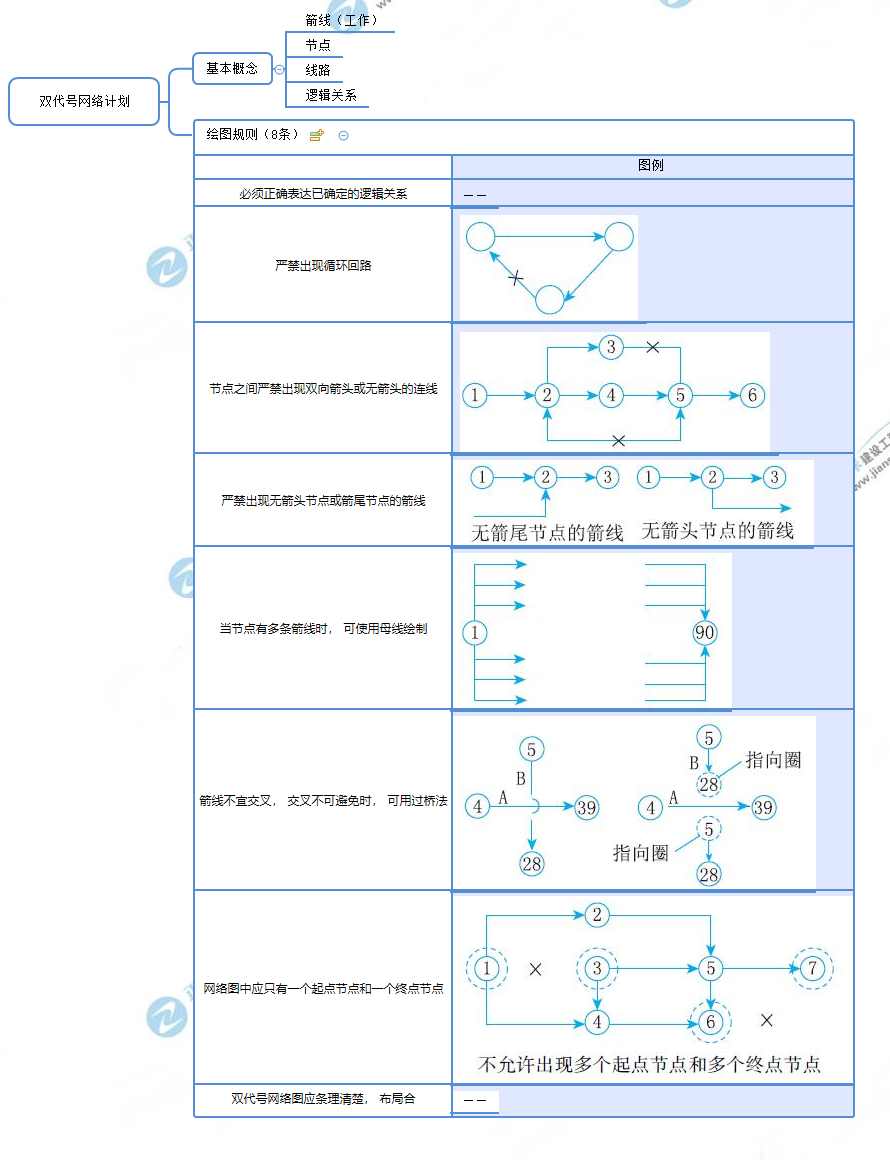

【答案解析】本題考查的是雙代號網絡(luò )圖。雙代號網絡(luò )圖中應只有一個起點節點和一個終點節點（多目標網絡(luò )計劃除外），而其他所有節點均應是中間節點。雙代號網絡(luò )圖中的節點必須編號。編號標注在節點內，其號碼可間斷，但嚴禁重復。箭線的箭尾節點編號應小于箭頭節點的編號。一項工作必須有唯一的一個節點及相應的一個編號。

【正確答案】C

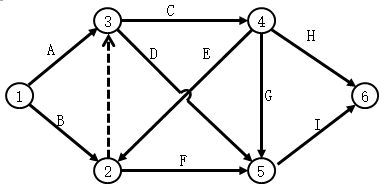

【答案解析】本題考查的是雙代號網絡(luò )計劃。②-③-④形成循環回路。

【正確答案】D

【答案解析】本題考查的是雙代號網絡(luò )計劃。雙代號網絡(luò )圖中每一項工作都必須用一條箭線和兩個代號表示。若兩項工作的代號相同時，應使用虛工作加以區分。網絡(luò )圖節點的編號順序應從小到大，可不連續，但不允許重復。圖中②→③即代表工作A2又代表工作B1，存在工作編號重復的錯誤。

【正確答案】C

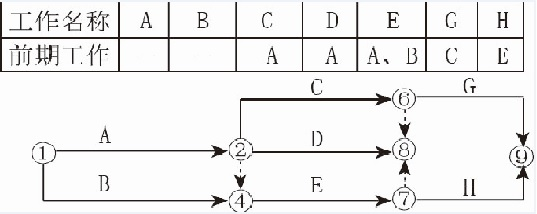

【答案解析】本題考查的是工程網絡(luò )計劃的類型和應用。D工作沒有緊后工作，它的終點是⑧，而G工作和H工作的終點是⑨。

【正確答案】CDE

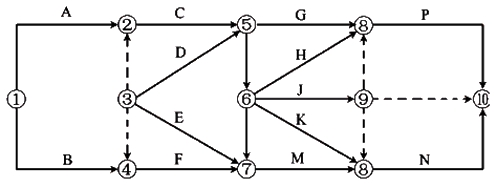

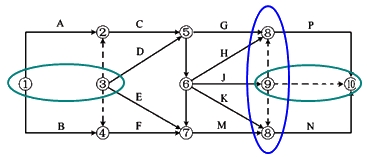

【答案解析】本題考查的是雙代號網絡(luò )計劃。有多個起點節點①和③；有兩個⑧節點和節點指向錯誤③→②，故節點編號錯誤；有多余虛工作⑨→⑩。
