某沿海城市道路改建工程4標段，道路為東西走向，全長973.5m，車行道寬度15m，兩邊人行道各3m.與道路中心線平行且向北4m，需新建DN500mm雨水管道973m.新建路面結構為150mm厚礫石砂墊層，350mm厚二灰混合料基層，80mm厚中粒式瀝青混凝土，40mm厚SMA改性瀝青混凝土面層。合同規定的開工日期為5月5日，竣工日期為當年9月30日。合同要求施工期間維持半幅交通。工程施工時正值高溫臺風季節。

　　某公司中標該工程以后，編制了施工組織設計，按規定獲得批準以后，開始施工。

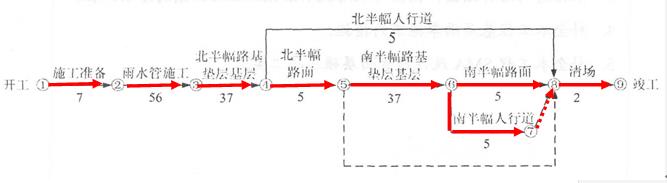

　　施工組織設計中繪制了以下的總網絡(luò )計劃圖：

　　圖中，雨水管施工時間中已包含連接管和雨水口的施工時間；路基、墊層、基層施工時間中已包含舊路翻挖、砌筑路緣石的施工時間。

　　施工組織設計中對二灰混合料基層雨季施工作了如下規定：混合料含水量根據氣候適當調整，使運到施工現場的混合料含水量接近最佳含水量；關注天氣預報，以預防為主。

　　為保證SMA改性瀝青面層施工質量，施工組織設計中規定攤鋪溫度不低于160℃，初壓開始溫度不低于150℃，碾壓終了的表面溫度不低于90℃；采用振動壓路機，由低處向高處碾壓，不得用輪胎壓路機碾壓。

　　1、指出本工程總網絡(luò )計劃中的關鍵線路。

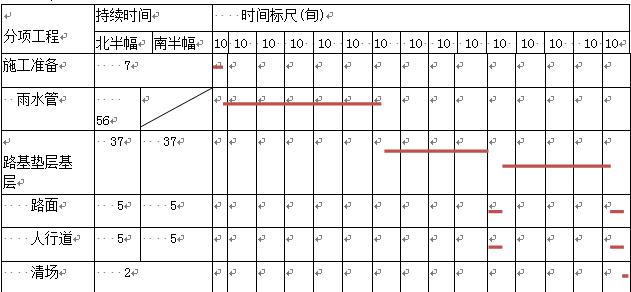

　　2、將本工程的總網絡(luò )計劃改成橫道圖。橫道圖模板如下，請將模板復制到專用答題卡上作答。
