　　知識點：供熱管網附件及換熱站設施安裝要求

　　一、供熱管網附件及安裝

　　(一)管道支、吊架安裝

　　幾種主要常用支吊架的簡明作用及特點　　

　　(8)當使用臨時性的支、吊架時，應避開正式支、吊架的位置，且不得影響正式支、吊架的安裝。臨時性的支、吊架應作出明顯標記，并應在管道安裝完畢后拆除。

　　(5)管道支吊架制作應符合下列規定：

　　3)已預制完成并經檢查合格的管道支架應按設計要求進行防腐處理，并妥善保管。

　　(6)固定支架安裝應符合下列規定：

　　2)有軸向補償器的管段，在補償器安裝前，管道和固定支架之間不得進行固定。

　　4)固定支架、導向支架等型鋼支架的根部，應作防水護墩。

　　(8)吊架安裝應符合下列規定：

　　1)吊架的吊桿生根必須牢固。

　　2)吊桿的中心位置與水平間距準確。

　　3)吊桿的高程調節裝置(花籃螺母)應符合調距要求。

　　(4)管卡與管道間隙適度。

　　5)安裝后應進行防腐處理。

　　(2016試題)設置于供熱管道型鋼支架根部的護墩，其作用是(　)。

　　A.防撞

　　B.防水

　　C.防變形

　　D.防沖擊

　　『正確答案』B

　　『答案解析』本題考查的是供熱管兩附件及換熱站設施安裝要求。固定支架、導向支架等型鋼支架的根部，應做防水護墩。

　　(二)法蘭和閥門安裝

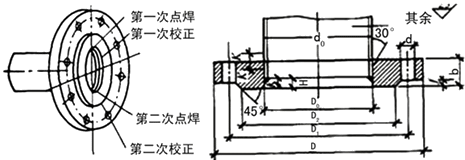

　　1.法蘭連接應符合下列規定

　　(1)安裝前應對法蘭密封面及密封墊片進行外觀檢查，法蘭密封面應表面光潔，法蘭螺栓完整、無損傷。

　　(2)法蘭端面應保持平行，偏差不大于法蘭外徑的1.5%，且不得大于2mm;不得采用加偏墊、多層墊或加強力擰緊法蘭一側螺栓的方法來消除法蘭接口端面的偏差。

　　(4)墊片尺寸應與法蘭密封面相等，當墊片需要拼接時，應采用斜口拼接或迷宮形式的對接，不得直縫對接。

　　(5)不得采用先加墊片并擰緊法蘭螺栓，再焊接法蘭焊口的方式進行法蘭焊接。

　　(7)法蘭螺栓涂二硫化鉬防銹油脂或石墨機油等防銹油脂保護。

　　(8)法蘭連接應使用同一規格的螺栓，安裝方向應一致。緊固螺栓時應對稱、均勻地進行，松緊應適度;需要用墊圈調整時，每個螺栓只能采用一個墊圈。

　　(9)法蘭距支架或墻面的凈距不應小于200mm。

　　2.閥門安裝應符合下列規定

　　(1)閥門進場前應進行強度和嚴密性試驗，試驗完成后應進行記錄。

　　(2)安裝前應清除閥口的封閉物及其他雜物。

　　(3)閥門的開關手輪應放在便于操作的位置;水平安裝的閘閥、截止閥的閥桿應處于上半周范圍內。

　　(4)有安裝方向的閥門應按要求進行安裝，有開關程度指示標志的應準確。

　　(5)并排安裝的閥門應整齊、美觀，便于操作。

　　(6)閥門吊裝應平穩，不得用閥門手輪作為吊裝的承重點，不得損壞閥門，已安裝就位的閥門應防止重物撞擊。

　　(8)焊接安裝時，焊機地線應搭在同側焊口的鋼管上，不得搭在閥體上。

　　(9)安裝完成后，進行兩次或三次完全的開啟以證明閥門是否能正常工作。

　　(10)焊接蝶閥應符合下列規定：

　　1)閥板的軸應安裝在水平方向上，軸與水平面的最大夾角不應大于60°，不得垂直安裝。

　　2)安裝焊接前應關閉閥板，并應采取保護措施。

　　(11)焊接球閥應符合下列規定：

　　1)當焊接球閥水平安裝時應將閥門完全開啟;垂直管道安裝，且焊接閥體下方焊縫時應將閥門關閉

　　2)球閥焊接過程中應對閥體進行降溫。

　　(12)電動調節閥的安裝應符合下列規定：

　　1)安裝之前應將管道內的污物和焊渣清除干凈。

　　2)安裝在露天或高溫場合時，應采取防水、降溫措施。

　　3)安裝在有震源的地方時，應采取防震措施。

　　4)應按介質流向安裝。

　　5)宜水平或垂直安裝，當傾斜安裝時，應對閥體采取支承措施。

　　6)安裝好后四周應留有維修和拆卸空間，并應對閥門進行清洗。

　　(13)放氣閥、除污器、泄水閥安裝應在無損探傷、強度試驗前完成，截止閥的安裝應在嚴密性試驗前完成。

　　(14)放氣閥、泄水閥安裝應朝向通道。

　　(15)除污器、泄水閥門出水口要指向集水坑，不允許垂直向下安裝。

　　(16)泄水管不宜小于DN80。

　　(17)所有閥門手輪高于地面1.6m的需加設操作平臺。

　　(18)截止閥安裝后不宜頻繁開啟。

　　(19)閥門不得作為管道末端的堵板使用，應在閥門后加堵板，熱水管道應在閥門和堵板之間充滿水。

　　(三)補償器安裝

　　1.常用的補償器形式

　　供熱管道隨著輸送熱媒溫度的升高，管道將產生熱伸長。如果這種熱伸長不能得到補償，就會(huì )使管道承受巨大的壓力，甚至造成管道破裂損壞。為了避免管道由于溫度變化而引起的應力破壞，保證管道在熱狀態下的穩定和安全，必須在管道上設置各種補償器，以補償管道的熱伸長及減弱或消除因熱膨脹而產生的應力。

　　供熱管網中常用補償形式簡明示表

　　方形補償器

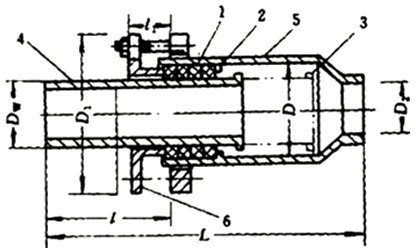

　　單向套筒式補償器

　　1—填料;2—外殼內擋環;3—芯管擋環;4—芯管;5—外套管;6—壓蘭

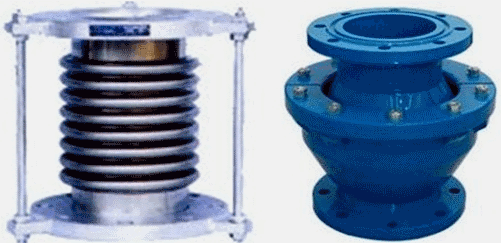

　　波紋補償器 球形補償器

　　另外還有一種補償器，即旋轉補償器，已在部分地區被采用。它主要由旋轉管、密封壓蓋、密封座、錐體連接管等組成，主要用于蒸汽和熱水管道，設計介質溫度為﹣60～485℃，設計壓力為0～5MPa。

　　2.補償器安裝應符合下列規定

　　(3)補償器應與管道保持同軸，安裝操作時不得損傷補償器，不得采用使補償器變形的辦法來調整管道的安裝現場安裝情況偏差。

　　(4)安裝操作時，嚴防各種不當的操作方式損傷補償器。

　　(7)補償器宜進行防腐和保溫處理，采用的防腐和保溫材料不得影響補償器的使用壽命。

　　【2014試題】

　　背景：A公司承建一項DN400mm應急熱力管線工程，采用鋼筋混凝土高支架方式架設，利用波紋管補償器進行熱位移補償。

　　在進行圖紙會(huì )審時，A公司技術負責人提出：以前施工過鋼筋混凝土中支架架設DN400mm管道的類似工程，其支架配筋與本工程基本相同，故本工程支架的配筋可能偏少，請設計予以考慮。設計人員現場答復：將對支架進行復核，在未回復之前，要求施工單位按圖施工。

　　A公司編制了施工組織設計，履行了報批手續后組織鋼筋混凝土支架施工班組和管道安裝班組進場施工。

　　設計對支架圖紙復核后，發現配筋確有問題，此時部分支架已施工完成，經與建設單位協商，決定對支架進行加固處理。設計人員口頭告知A公司加固處理方法，要求A公司按此方法加固即可。

　　鋼筋混凝土支架施工完成后，支架施工班組通知安裝班組進行安裝。

　　安裝班組在進行對口焊接時，發現部分管道與補償器不同軸，且對口錯邊量較大。經對支架進行復測，發現存在質量缺陷(與支架加固無關)，經處理合格。

　　【問題】

　　1.列舉圖紙會(huì )審的組織單位和參加單位，指出會(huì )審后形成文件的名稱。

　　2.針對支架加固處理，給出正確的變更程序。

　　3.指出補償器與管道不同軸及錯邊的危害。

　　4.安裝班組應對支架的哪些項目進行復測?

　　『正確答案』

　　1.圖紙會(huì )審：(1)組織單位：建設單位;(2)參加單位：設計單位、監理單位、施工單位;(3)形成的文件：圖紙會(huì )審記錄。

　　2.變更程序：設計單位出具設計變更通知單報建設單位，建設單位同意后簽發監理工程師，監理工程師審核后向施工單位簽發工程變更令。

　　3.補償器變形不均勻導致其使用壽命縮短;熱力管道長期受沖擊造成焊縫開裂。

　　4.對支架中心點平面位置、支架高程和兩個固定支架間的其他支架中心線進行復測。

　　二、換熱站設施安裝

　　(二)換熱站內設施安裝應符合下列規定

　　(5)站內設備一般采用法蘭連接，管道連接采用焊接，焊縫的無損探傷檢驗應按設計要求進行。

　　(7)設備基礎地腳螺栓底部錨固環鉤的外緣與預留孔壁和孔底的距離不得小于15mm;擰緊螺母后，螺栓外露長度應為2～5倍螺距;灌注地腳螺栓用的細石混凝土(或水泥砂漿)應比基礎混凝土的強度等級提高一級;擰緊地腳螺栓時，灌注的混凝土應達到設計強度75%以上。

　　(8)蒸汽管道和設備上的安全閥應有通向室外的排汽管，熱水管道和設備上的安全閥應有接到安全地點的排水管，并應有足夠的截面積和防凍措施確保排放通暢;在排汽管和排水管上不得裝設閥門;排放管應固定牢固。

　　(10)管道與泵或閥門連接后，不應再對該管道進行焊接和氣割。
