1.電阻應變計
在結構試驗中,電阻應變計是用來測量試件的應變。
另外,還可以用電阻應變計作為轉換元件,組成電阻應變式傳感器,來測量各種物理量的變化。
。1)電阻應變計的工作原理
電阻應變計的工作原理是利用某種金屬絲導體的“應變電阻效應”,即當金屬絲受力而變形(伸長或縮短)時,其長度、截面積和電阻率都將發生變化,求得電阻變化與應變的關系。
dR/R=Ko·ε
式中Ko為金屬絲的靈敏系數,靈敏系數越大,單位應變引起的電阻變化也越大。
。2)電阻應變計的構造

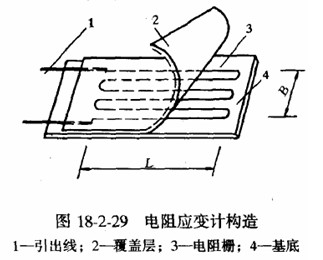

電阻應變計的構造如圖18—2—29所示,在拷貝紙或薄膠膜等基底與覆蓋層之間粘貼合金敏感柵(電阻柵),敏感柵的兩端焊上引出線。圖中,L為柵長(又稱標距),B底為柵寬,L、B是應變計的重要技術尺寸。
