3.線位移傳感器

　　線位移傳感器（簡稱位移傳感器）可用來測量結構的位移，包括結構的反應和對結構的作用、支座位移。它測到的是某一點相對另一點的位移、即測點相對于位移傳感器支架固定點的位移。

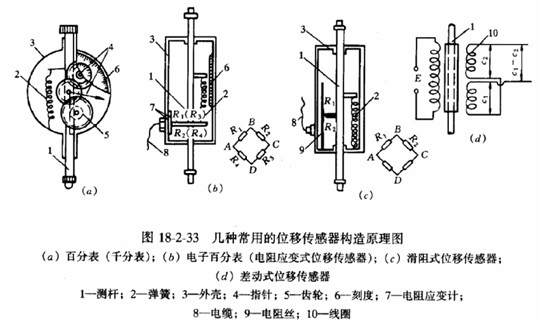

　　常用的位移傳感器有機械式百分表、電子百分表、滑阻式傳感器和差動電感式傳感器，見圖18—2—33.它們的工作原理是用一可滑動的測桿去感受線位移，然后把這個位移量用各種方法轉換成表盤讀數或各種電量。如機械式百分表，它用一組齒輪等把測桿的滑動（即位移）轉換成指針的轉動、即表盤讀數；電子百分表是通過彈簧把測桿的滑動轉變?yōu)楣潭ㄔ诒須ど系膽冶坌×旱膹澢�變形，再用應變計把這個彎曲變形轉變成應變輸出；滑阻式傳感器是通過可變電阻把測桿的滑動轉變成兩個相鄰橋臂的電阻變化，與應變儀等接成惠斯登電橋，把位移轉換成電壓輸出；差動式傳感器是把測桿的滑動變成滑動鐵芯和線圈之間的相對位移、并轉換成電壓輸出。當位移值較大、測量要求不高時，還可用水準儀、經緯儀及直尺等進行測量。

　　在結構試驗中，人們還經常利用位移傳感器來量測結構的應變。

　　應變的定義是單位長度的變形（拉伸、壓縮和剪切），在試驗中，可以量測兩點之間的相對位移來計算兩點之間的平均應變。設兩點之間的距離為L(cháng)（稱為標距），被測物體發生變形后，兩點之間有相對位移△L，則在標距內的平均應變ε為

　　ε=△L/L（18—2—8）

　　式中，△L是以?xún)牲c(diǎn)之間的距離增加為正，表示得到拉應變，以減少為負，表示得到壓應變。圖18—2—34所示的手持應變儀和百分表應變裝置是兩種利用位移傳感器測量應變的儀器和裝置。
