試驗加載裝置的設計

　　為了保證試驗工作的正常進行，試驗加載的設備裝置也必須進行專門的設計。在使用試驗室內現有的設備裝置時，也要按每項試驗的要求對裝置的強度剛度進行復核計算。

　　對于加載裝置的強度，首先要滿足試驗最大荷載量的要求，并保證有足夠的安全儲備，同時要考慮到結構受載后有可能使局部構件的強度有所提高，以致試件的最大承載力常比預計的大，所以，在作試驗設計時，加載裝置的承載能力要求提高70%左右。

　　試驗加載裝置還必須考慮剛度要求。如果剛度不足，將難以獲得試件極限荷載后的變形和受力性能。

　　設計試驗加載裝置還要求能符合結構構件的受力條件，要求能模擬結構構件的邊界條件和變形條件。

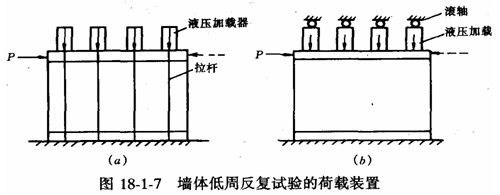

　　在磚石或砌塊墻體的低周反復試驗中，圖18—1—7（a）當墻體側向位移較大時施加豎向荷載用的拉桿對墻體的側向位移會(huì )產生約束作用，而18—1—7（b）的加載方式就能消除約束，較好地符合實際受力情況。

　　在加載裝置中還必須注意試件的支承方式，梁的彎剪試驗中，在加載點和支承點的摩擦力均會(huì )產生次應力，使梁所受的彎矩減小。當支承反力增大時，滾軸可能產生變形，甚至接近塑性，會(huì )有非常大的摩擦力，使試驗結果產生誤差。
