1.橫道圖

　　這種方法簡單明了，易于掌握，便于檢查和計算資源需求情況。缺點是不能全面反映各項工作之間的邏輯關系和整個工程的主次工作，難以對計劃做出準確的評價。

　　2.時標網絡(luò )圖

　　時標網絡(luò )圖將項目的網絡(luò )圖和橫道圖結合了起來，既表示項目的邏輯關系，又表示工作時間，已在第二節進行介紹。時標網絡(luò )圖具有以下特點：

　?。?）它既是一個網絡(luò )計劃，又是一個水平進度計劃，能夠清楚地標明計劃的時間進程，便于使用。

　?。?）能在圖上直接顯示出各項工作的開始和完成時間，工作的自由時差及關鍵線路。在使用過程中，可以隨時確定哪些工作應該已經完成，哪些工作正在進行及哪些工作就要開始。

　?。?）由于網絡(luò )圖能清楚地表示出哪些工作需要同時進行，因此可以確定同一時間對材料、機械、設備以及人力的需要量。

　　3.里程碑法（亦稱可交付成果法）

　　里程碑法是在橫道圖上或網絡(luò )圖上標示出一些關鍵事項，這些事項能夠被明顯地確認，一般是反映進度計劃執行中各個階段的目標。通過這些關鍵事項在一定時間內的完成情況可反映項目進度計劃的進展情況，因而這些關鍵事項被稱之為“里程碑”。

　　4.進度曲線法

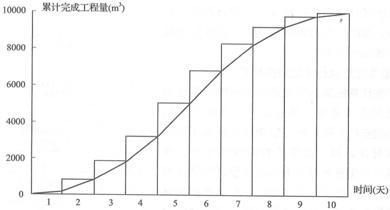

　　這種方法是以時間為橫軸，以完成累計工作量（該工作量的具體表示內容可以是實物工程量的大小、工時消耗或費用支出額，也可以用相應的百分比來表示）為縱軸，按計劃時間累計完成任務量的曲線作為預定的進度計劃。從整個項目的實施進度來看，由于項目的初期和后期速度比較慢，因而進度曲線大體呈S形。如圖所示 。

以進度曲線形式表示的進度計劃圖
