熟悉橋梁上部結構纜索吊裝施工方法

　　一、概況

　　在峽谷或水深流急的河段上，或在通航的河流上需要滿足船只的順利通行，纜索吊裝由于具有跨越能力大，水平和垂直運輸機動靈活，適應性廣，施工比較穩妥方便等優點，在拱橋施工中被廣泛采用。

　　二、吊裝方法和要點

　?。ㄒ唬├|索吊裝施工序

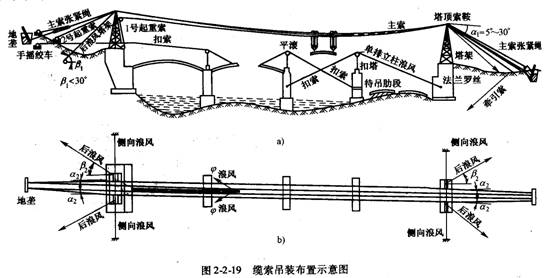

　　纜索吊裝施工序為：在預制場預制拱肋（箱）和拱上結構，將預制拱肋和拱上結構通過平車等運輸設備移運至纜索吊裝位置，將分段預制的拱肋吊運至安裝位置，利用扣索對分段拱肋進行臨時固定，吊裝合龍段拱肋，對各段拱肋進行軸線調整，主拱圈合龍，拱上結構安裝。

　　大跨徑拱橋吊裝，由于每段拱肋較長，重量較大，為使拱肋吊裝安全，應盡量采用正吊、正落位、正扣，因此索塔的寬度應與橋寬相適應。拱肋分段安裝時，每段拱肋由扣索臨時固定在扣架上，此時每段拱肋必須設置風纜。起重索與扣索承重交接時速度不能太快，每次升降應控制在一定范圍內，交接過程中對風纜隨時進行調整。當拱肋跨度大于80m或橫向穩定安全系數小于4時，應采用雙基肋合龍松索成拱的方式。即當第一根拱肋合龍并校正拱軸線，楔緊拱肋接頭縫后，稍松扣索和起重索，壓緊接頭縫，但不卸掉扣索，待第二根拱肋合龍，兩根拱肋橫向聯結固定好并拉好風纜后，再同時松卸兩根拱肋的扣索和起重索。

　?。?-）施工中的注意要點

　　1．纜索設備的檢查項目及檢查方法

　?。?）地錨試拉一般情況下每一類地錨取一個進行試拉。纜風索的土質地錨要求位移非常小，應全部做試拉

　?。?）索扣

　　試拉扣索是懸掛拱肋的主要設備，因此必須通過試拉來確保其可靠性。

　?。?）主索系統

　　試吊主索系統試吊分跑車空載反復運轉、靜載試吊和吊重運行三步每一步驟試吊完成后，確定無異?，F象才能進行下一個步驟。試吊重物可以為構件、鋼筋混凝土預制件等，試吊載重運行可分幾次完成。

　　在每一步試吊中，應連續不問斷地觀測塔架位移、主索垂度、主索受力的均勻程度；動力裝置工作狀態、牽引索、起重索在各轉向輪上運轉情況；主索地錨穩固情況及檢查通訊、指揮系統的通暢性能和各作業之間的協調情況。

　　試吊后須綜合各種觀測數據和現場檢查結果，對設備的技術狀況進行分析、鑒定，提出切實可行的改進措施，對能否調裝做結論。

　　2．設置風纜時應注意的要點

　　橫向纜風索，在邊段拱肋安裝時，可用來調整和控制拱肋中線；在拱肋合龍時可以使接頭對中就位；在拱肋成拱后，可以減少拱肋自由長度，增大拱肋的橫向穩定；在外力作用下對拱肋的位移產生約束。因此纜風繩的作用可見一斑，設置時需注意以下問題：

　?。?）纜風索可以布置在岸上、水中或橋墩上。

　?。?）纜風索應成對稱布置，且上、下游纜風索的長度相差不宜過大。纜風索與拱肋軸線夾角宜大于450；與地平面夾角宜為30～距離宜小于100m.

　?。?）用以纜風繩的地錨應牢固可靠，為防止地錨受力后的位移，應采取預先試拉。對固定在橋墩臺上的纜風索須進行計算，不能對墩臺造成不利因素。

　?。?）根據纜風索受力大小可采用單線鋼絲繩，也可采用滑輪組，在初始收緊纜風索時可用卷?yè)P機，做拱肋調整時宜用鏈子滑車進行。

　?。?）纜風繩在收緊、放松時應在測量觀測下統一指揮進行，隨拱肋接頭高程的升降而放、收。

　?。?）對于拱肋為整段吊裝或兩段吊裝的中小跨徑雙曲拱橋，每孔至少應有一根基肋設置固定的纜風索，分3段或5段吊裝的大跨徑拱橋，每孔至少有兩根基肋在接頭附近設置穩定的纜風索。

　?。?）在每孔拱肋全部合龍、橫系梁或橫隔板達到一定強度后，方可拆除纜風索。

　　3．松索過程中必須注意下列事項：

　?。?）松索時應按邊扣索、次邊扣索、起重索三者的先后順序對稱均勻地進行，每次松索量以控制各接頭標高變化不超過lcm為限。

　?。?）松索調整拱軸線，調整拱軸線時，應觀測各接點標高、拱頂及1／8跨徑處截面標高。調整軸線時精度要求為：每個接頭點與設計標高之差不大于±1.5cm，兩對稱接頭點相對高差不大于2cm，中線偏差不超過0.5～1.0cm，防止出現反對稱變形，導致拱肋開裂甚至縱向失穩。

　?。?）厚度不同的薄鋼板嵌塞拱肋接頭縫隙。

　?。?）拱肋松索成拱是一個反復循環的過程，將索放松壓緊接頭縫后，應再調整中線偏差至0.5-1.0cm以?xún)?，固定纜風索將接頭螺栓旋緊。

　?。?）電焊各接頭部件，全部松索成拱。電焊時，宜采用分層、間隔、交錯施焊的方法，每層不可一次焊得過厚，以防灼傷周?chē)炷?，電焊后必須將各接頭螺栓旋緊焊死。

　?。?）對于大跨徑分5段或7段吊裝的拱肋，在合龍成拱后，可保留起重索和扣索部分受力（稱留索），待拱肋接頭的連接工序基本完成后再完成松索。留索受力的大小取決于拱肋接頭的密合程度和拱肋的穩定性。施工實踐中，起重索受力一般保留在5％一10％，扣索基本放松。

　?。?）當第二片拱肋吊裝、合龍、松索調整后，應盡快與已合龍調整的第一片作橫向連接，兩片拱肋的纜風不要拆除。
