2A320015熟悉施工平面圖

　　根據《建筑施工組織設計規范》GB/T50502-2009規定，施工現場平面布置圖通常應包括以下內容：

　　1．工程施工場地狀況；

　　2．擬建建（構）筑物的位置、輪廓尺寸、層數等；

　　3．工程施工現場的加工設施、存貯設施、辦公和生活用房等的位置和面積；

　　4．布置在工程施工現場的垂直運輸設施、供電設施、供水供熱設施、排水排污設施和臨時施工道路等；

　　5．施工現場必備的安全、消防、保衛和環境保護等設施；

　　6．相鄰的地上、地下既有建（構）筑物及相關環境。

　　考生應掌握施工組織設計平面圖應包含的主要內容，此考點易出多選題。在平面布置中，應重點掌握塔吊等常用大型機械布置的原則，施工現場消防通道的設置規定，施工現場消火栓設置原則。此部分內容出題頻率極高，考生應熟記相關數字指標。

　　[案例2A320015-2]

　　1．背景

　　某建筑工程位于市區，建筑面積22000㎡，首層平面尺寸為24m×120m，施工場地較狹小。開工前，施工單位編制了施工組織設計文件，進行了施工平面圖設計，其設計步驟如下：布置臨時房屋→布置水電管線→布置運輸道路→確定起重機的位置→確定倉庫、堆場、加工場地的位置→計算技術經濟指標。施工單位為降低成本，現場設置了3m寬的道路兼作消防通道?，F場在建筑物對角方向各設置了1個臨時消火栓，消火栓距離建筑物4m，距離道路3m.

　　2．問題

　?。?）該單位工程施工平面圖的設計步驟是否合理？正確的設計步驟是什么？

　?。?）該工程的消防通道設置是否合理？試說明理由。

　?。?）該工程的臨時消火栓設置是否合理？試說明理由。

　　3．分析與答案

　　[分析]

　　本案例考核考生對現場施工平面圖設計的熟悉程度。要求理解并掌握施工平面圖的設計步驟，臨時設施的布置要求。

　　[答案]

　?。?）不合理。合理的施工平面圖設計步驟是：確定起重機的位置→確定倉庫、堆場、加工場地的位置→布置運輸道路→布置臨時房屋→布置水電管線→計算技術經濟指標。

　?。?）不合理。因為根據規定，消防通道寬度不得小于4m.

　?。?）不合理。根據規定消火栓間距不大于120m；距離擬建房屋不小于5m，也不大于25m；距離路邊不大于2m.

　　2A320020施工進度控制

　　一、流水施工概念

　　所謂流水施工，就是將擬建工程項目的全過程在工藝上分解為若干個施工過程，將施工平面（或豎向上）劃分為若干個施工段（或施工層），然后按照施工過程組織相應的專業作業隊，專業作業隊按相應的順序、從前到后依次完成各個施工段（或施工層）的施工過程。

　　二、流水施工參數：

　　1．工藝參數，指一個流水組中施工過程的個數。

　　2．空間參數，指單體工程劃分的施工段或群體工程劃分的施工區個數。

　　3．時間參數，含三個方面：（1）流水節拍；（2）流水步距；（3）工期。

　　三、流水施工的組織類型

　　1．等節奏流水施工。

　　2．異節奏流水施工，其特例為成倍節拍流水施工。

　　3．無節奏流水施工。

　　掌握流水施工的概念、流水參數的種類和含義；流水施工的種類以及流水施工方式和組織過程。熟悉雙代號網絡(luò )計劃的應用程序、繪圖規則、時間參數的含義和計算方法，以及雙代號網絡(luò )計劃中的關鍵線路的判別方法。

　　雙代號網絡(luò )圖，特別是雙代號時標網絡(luò )圖，關于關鍵工作的確定、各工作時間參數計算。往年考試試題中，對于總時差、自由時差的計算出題頻率極高，考生應特別關注。

　　在多次專業考試中，雙代號網絡(luò )圖有時與合同索賠的案例題結合起來。

　　[案例2A320023-1]

　　1.背景

　　某現澆混凝土水池工程施工的項目分解結果、工作持續時間及施工順序見表2A320023-1.

　　某現澆混凝土水池工程各工序邏輯關系表表2A320023-1

　　2.問題

　?。?）繪制本工程的雙代號網絡(luò )計劃圖。

　?。?）指出本工程網絡(luò )計劃的線路、關鍵線路、關鍵工作和計劃工期。

　　3.分析與答案

　　[分析]

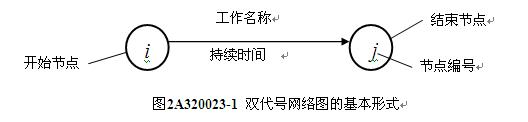

　　網絡(luò )圖是由箭線和節點按照一定規則組成的、用來表示工作流程的、有向有序的網狀圖形。網絡(luò )圖分為雙代號網絡(luò )圖和單代號網絡(luò )圖兩種形式，由一條箭線與其前后兩個節點來表示一項工作的網絡(luò )圖稱為雙代號網絡(luò )圖；而由一個節點表示一項工作，以箭線表示工作順序的網絡(luò )圖稱為單代號網絡(luò )圖。雙代號網絡(luò )圖由箭線、節點、節點編號、虛箭線、線路等五個基本要素構成。對于每一項工作而言，其基本形式如下。

　　根據實際案例繪制雙代號網絡(luò )圖時首先進行邏輯關系分析，再分析工藝關系和組織關系。繪圖順序是：確定排列方式，決定網絡(luò )圖布局，從起點節點開始自左向右根據分析的邏輯關系繪制網絡(luò )圖，檢查所繪網絡(luò )圖的邏輯關系是否有錯、漏等情況并修正，按繪圖規則完善網絡(luò )圖并編號。

　　[答案]

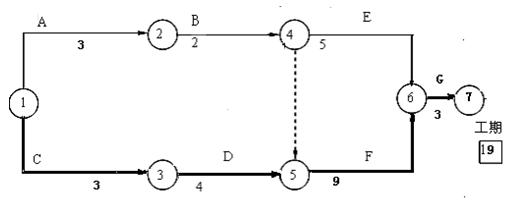

　?。?）本案例的網絡(luò )計劃見圖2A320023-2

　?。?）本工程網絡(luò )計劃線路有：

　?、?rarr;②→④→⑥→⑦（13d）；

　?、?rarr;②→④→⑤→⑥→⑦（17d）；

　?、?rarr;③→⑤→⑥－⑦（19d）。

　　其中最長的線路為關鍵線路，即：①－③－⑤－⑥－⑦，如圖中粗實線所示。關鍵工作為C、D、F、G工作，工期為19d.

　　[案例2A320023-2]

　　1．背景

　　某基礎工程施工分為三個施工段，每段施工包括挖土方、做灰土墊層、砌基礎三個施工過程，組織流水施工，項目分解結果、工作持續時間及施工順序如表2A320023-2所示。

　　某工程工序邏輯關系及作業持續時間表表2A320023-2

　　2．問題

　?。?）根據項目的施工順序，繪制本案例雙代號網絡(luò )計劃圖。

　?。?）計算本案例各工序的時間參數。

　?。?）判斷本工程網絡(luò )計劃的關鍵線路，并說明原因。

　　3.分析與答案

　　[分析]

　　雙代號網絡(luò )計劃時間參數的計算包括：工作最早開始時間（ES）和工作最早完成時間（EF），工作最遲完成時間（LF）和工作最遲開始時間（LS），以及工作總時差（TF）和工作的自由時差（FF）的計算。通過工作總時差的計算，可以方便地找出網絡(luò )圖中的關鍵工作和關鍵線路?？倳r(shí)差為“0”者，意味著該工作沒有機動時間，即為關鍵工作，由關鍵工作所構成的線路，就是關鍵線路。關鍵線路至少有一條，但不見得只有一條。

　　[答案]

　?。?）本案例雙代號網絡(luò )計劃圖見圖2A320023-3.

　?。?）本例的各工序時間參數的計算，見圖2A320023-4.

　?。?）本例中的關鍵線路為①－②－③－⑧－⑨－⑩。因為工序A1、A2、A3、B3、C3的總時差均為0，是本工程的關鍵工作，將關鍵工作依次相連所形成的通路就是關鍵線路。

　　關于進度控制知識點：建議考生重點研讀考試用書120～122頁[案例2A320024-2]，前鋒線法是進度控制最常見的方法之一，必須熟練掌握前鋒線的繪制及運用?？荚囍?，通常把前鋒線與索賠結合起來出案例題，通過判斷工作的進展情況及網絡(luò )計劃中工作的總時差等條件，考核考生的綜合運用能力。
