一、雙代號網絡(luò )圖6個時間參數的計算方法（圖上計算法）

　　從左向右累加，多個緊前取大，計算最早開始結束；

　　從右到左累減，多個緊后取小，計算最遲結束開始。

　　緊后左上-自己右下=自由時差。

　　上方之差或下方之差是總時差。

　　計算某工作總時差的簡單方法：

　?、僬页鲫P(guān)鍵線路，計算總工期；

　?、谡页鼋?jīng)過該工作的所有線路，求出最長的時間

　?、墼摴ぷ骺倳r(shí)差=總工期-②

　　二、雙代號時標網絡(luò )圖

　　雙代號時標網絡(luò )計劃是以時間坐標為尺度編制的網絡(luò )計劃，以實箭線表示工作，以虛箭線表示虛工作，以波形線表示工作的自由時差。

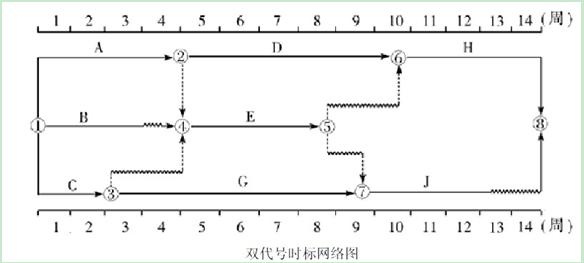

　　雙代號時標網絡(luò )圖

　　1、關鍵線路

　　在時標雙代號網絡(luò )圖上逆方向看，沒有出現波形線的線路為關鍵線路（包括虛工作）。

　　如圖中①→②→⑥→⑧

　　2、時差計算

　　1）自由時差雙代號時標網絡(luò )圖自由時差的計算很簡單，就是該工作箭線上波形線的長度。

　　如A工作的FF=0，B工作的FF=1但是有一種特殊情況，很容易忽略。

　　如上圖，E工作的箭線上沒有波形線，但是E工作與其緊后工作之間都有時間間隔，此時E工作的自由時差=E與其緊后工作時間間隔的最小值，即E的自由時差為1.

　　2）總時差。

　　總時差的簡單計算方法：

　　計算哪個工作的總時差，就以哪個工作為起點工作（一定要注意，即不是從頭算，也不是從該工作的緊后算，而是從該工作開始算），尋找通過該工作的所有線路，然后計算各條線路的波形線的長度和，該工作的總時差=波形線長度和的最小值。

　　還是以上面的網絡(luò )圖為例，計算E工作的總時差：

　　以E工作為起點工作，通過E工作的線路有EH和EJ，兩條線路的波形線的和都是2，所以此時E的總時差就是2.再比如，計算C工作的總時差：通過C工作的線路有三條，CEH，波形線的和為4；CEJ，波形線的和為4；CGJ，波形線的和為1，那么C的總時差就是1.
