【例題1】下列關于雙代號網絡(luò )計劃繪圖規則說法，正確有（?。?。

　　A．網絡(luò )圖必須正確表達各工作間的邏輯關系
　　B．網絡(luò )圖中可以出現循環回路
　　C．網絡(luò )圖中一個節點只有一條箭線引出
　　D．網絡(luò )圖中嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線
　　E．單目標網絡(luò )計劃只有一個起點節點和一個終點節點

　　【正確答案】ADE

　　【答案解析】雙代號網絡(luò )計劃的繪圖規則包括：①雙代號網絡(luò )圖必須正確表達已定的邏輯關系；②雙代號網絡(luò )圖中，嚴禁出現循環回路；③雙代號網絡(luò )圖中，在節點之間嚴禁出現帶雙向箭頭或無箭頭的連線；④雙代號網絡(luò )圖中，嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線；⑤當雙代號網絡(luò )圖的某些節點有多條外向箭線或多條內向箭線時，為使圖形簡潔，可使用母線法繪制（但應滿足一項工作用一條箭線和相應的一對節點表示）；⑥箭線不宜交叉。當交叉不可避免時，可用過橋法或指向法；⑦雙代號網絡(luò )圖中應只有一個起點節點和一個終點節點（多目標網絡(luò )計劃除外），而其他所有節點均應是中間節點；⑧雙代號網絡(luò )圖應條理清楚，布局合理。參見教材P119.

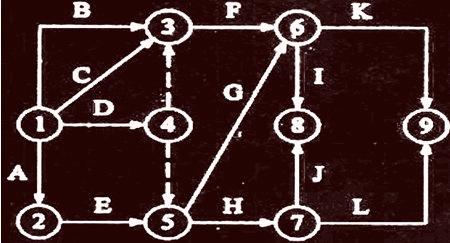

　　【例題2】下圖所示雙代號網絡(luò )圖中，存在繪圖錯誤的有（?。?。

　　A．循環回路
　　B．多個起點節點
　　C．多個終點節點
　　D．一對節點編號代表多項工作
　　E．節點編號順序錯誤

　　【正確答案】CDE

　　【答案解析】選項C，有8、9兩個終點節點，故錯誤；選項D，錯在一對節點（1和3）表示了兩項工作（B．C工作）；選項E，節點3、4編號順序錯誤。參見教材P121.

　　【例題3】與橫道圖進度相比，單代號網絡(luò )進度計劃的特點有（?。?。

　　A．形象直觀，能直接反映出工程總工期
　　B．通過計算可以明確各項工作的機動時間
　　C．不能明確反映工程費用與工期之間的關系
　　D．通過計算可以明確進度的重點控制對象
　　E．明確地反映出各項工作之間的相互關系

　　【正確答案】BDE

　　【答案解析】選項A，要經過計算才能得出工程的總工期。參見教材P126.

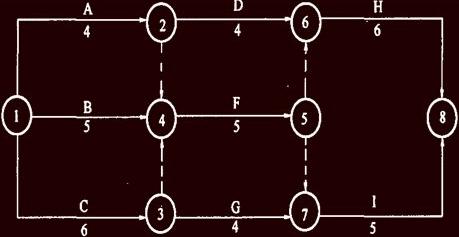

　　【例題4】某分部工程雙代號網絡(luò )如下圖所示，關鍵工作有（?。?。

　　A．工作B　 B．工作C
　　C．工作F　 D．工作E　　E．工作H

　　【正確答案】BCE

　　【答案解析】參見教材P124.

　　【例題5】下列關于雙代號網絡(luò )計劃繪圖規則說法，正確有（?。?。

　　A．網絡(luò )圖必須正確表達各工作間的邏輯關系
　　B．網絡(luò )圖中可以出現循環回路
　　C．網絡(luò )圖中一個節點只有一條箭線引出
　　D．網絡(luò )圖中嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線
　　E．單目標網絡(luò )計劃只有一個起點節點和一個終點節點

　　【正確答案】ADE

　　【答案解析】雙代號網絡(luò )計劃的繪圖規則包括：①雙代號網絡(luò )圖必須正確表達已定的邏輯關系；②雙代號網絡(luò )圖中，嚴禁出現循環回路；③雙代號網絡(luò )圖中，在節點之間嚴禁出現帶雙向箭頭或無箭頭的連線；④雙代號網絡(luò )圖中，嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線；⑤當雙代號網絡(luò )圖的某些節點有多條外向箭線或多條內向箭線時，為使圖形簡潔，可使用母線法繪制（但應滿足一項工作用一條箭線和相應的一對節點表示）；⑥箭線不宜交叉。當交叉不可避免時，可用過橋法或指向法；⑦雙代號網絡(luò )圖中應只有一個起點節點和一個終點節點（多目標網絡(luò )計劃除外），而其他所有節點均應是中間節點；⑧雙代號網絡(luò )圖應條理清楚，布局合理。參見教材P119.
