施工進度控制
掌握流水施工的概念、流水參數的種類和含義;流水施工的種類以及流水施工方式以及組織過程。熟悉雙代號網絡(luò )計劃的應用程序、繪圖規則、時間參數的含義和計算方法,以及雙代號網絡(luò )計劃中的關鍵線路的判別方法。
雙代號網絡(luò )圖,特別是雙代號時標網絡(luò )圖,關于關鍵工作的確定、各工作時間參數計算。往年考試試題中,對于總時差、自由時差的計算出題頻率極高,考生應特別關注。
在多次專業考試中,雙代號網絡(luò )圖有時與合同索賠的案例題結合起來。
[案例2A320023-1]
1. 背景
某現澆混凝土水池工程施工的項目分解結果、工作持續時間及施工順序見表2A320023-1.
某現澆混凝土水池工程各工序邏輯關系表 表 2A320023-1
本工作 | 挖土 | 墊層 | 材料準備 | 構配件加工 | 工作面 準備 | 支模、綁扎鋼筋 | 澆混凝土 |
工作代號 | A | B | C | D | E | F | G |
緊后工作 | B | E、F | D | F | G | G | — |
工作持續時間(天) | 3 | 2 | 3 | 4 | 5 | 9 | 3 |
2. 問題
?。?)繪制本工程的雙代號網絡(luò )計劃圖。
?。?)指出本工程網絡(luò )計劃的線路、關鍵線路、關鍵工作和計劃工期。
3.分析與答案
[分析]

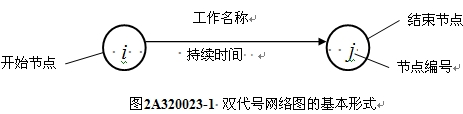

網絡(luò )圖是由箭線和節點按照一定規則組成的、用來表示工作流程的、有向有序的網狀圖形。網絡(luò )圖分為雙代號網絡(luò )圖和單代號網絡(luò )圖兩種形式,由一條箭線與其前后兩個節點來表示一項工作的網絡(luò )圖稱為雙代號網絡(luò )圖;而由一個節點表示一項工作,以箭線表示工作順序的網絡(luò )圖稱為單代號網絡(luò )圖。雙代號網絡(luò )圖由箭線、節點、節點編號、虛箭線、線路等五個基本要素構成。對于每一項工作而言,其基本形式如下。
根據實際案例繪制雙代號網絡(luò )圖時首先進行邏輯關系分析,再分析工藝關系和組織關系。繪圖順序是:確定排列方式,決定網絡(luò )圖布局,從起點節點開始自左而右根據分析的邏輯關系繪制網絡(luò )圖,檢查所繪網絡(luò )圖的邏輯關系是否有錯、漏等情況并修正,按繪圖規則完善網絡(luò )圖并編號。
[答案]

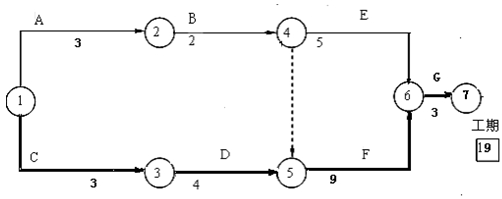

?。?)本案例的網絡(luò )計劃見圖2A320023-2。
圖2A320023-2 某現澆混凝土水池工程雙代號網絡(luò )計劃圖
?。?)本工程網絡(luò )計劃線路有:
?、?rarr;②→④→⑥→⑦(13d);
?、?rarr;②→④→⑤→⑥→⑦(17d);
?、?rarr;③→⑤→⑥→⑦(19d)
其中最長的線路為關鍵線路,即:①→③→⑤→⑥→⑦,如圖中粗實線所示。關鍵工作為C、D、F、G工作,工期為19d.
[案例2A320023-2]
1.背景
某基礎工程施工分為三個施工段,每段施工包括挖土方、做灰土墊層、砌基礎三個施工過程,組織流水施工,項目分解結果、工作持續時間及施工順序如表2A320023-2所示。
某工程工序邏輯關系及作業持續時間表 表2A320023-2
工作名稱 | 挖1 | 挖2 | 挖3 | 墊1 | 墊2 | 墊3 | 基1 | 基2 | 基3 |
工作代號 | A1 | A2 | A3 | B1 | B2 | B3 | C1 | C2 | C3 |
工作持續時間(天) | 4 | 5 | 3 | 2 | 2 | 3 | 4 | 2 | 6 |
緊前工作 | — | A1 | A2 | A1 | A2、B1 | A3 B2 | B1 | B2、C1 | C2B3 |
2.問題
?。?)根據項目的施工順序,繪制本案例雙代號網絡(luò )計劃圖。
?。?)計算本案例各工序的時間參數。
?。?)判斷本工程網絡(luò )計劃的關鍵線路,并說明原因。
3. 分析與答案
[分析]
雙代號網絡(luò )計劃時間參數的計算包括:工作最早開始時間(ES)和工作最早完成時間(EF),工作最遲完成時間(LF)和工作最遲開始時間(LS),以及工作總時差(TF)和工作的自由時差(FF)的計算。通過工作總時差的計算,可以方便地找出網絡(luò )圖中的關鍵工作和關鍵線路??倳r(shí)差為“0”者,意味著該工作沒有機動時間,即為關鍵工作,由關鍵工作所構成的線路,就是關鍵線路。 關鍵線路至少有一條,但不見得只有一條。
[答案]

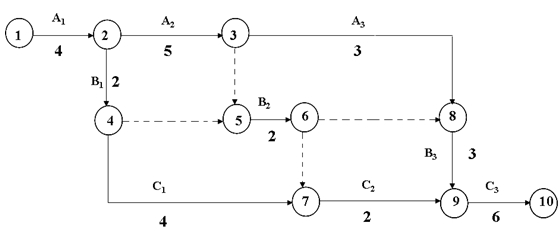

?。?)本案例雙代號網絡(luò )計劃圖見圖2A320023-3。
圖2A320023-3 某工程基礎工程施工雙代號網絡(luò )計劃圖

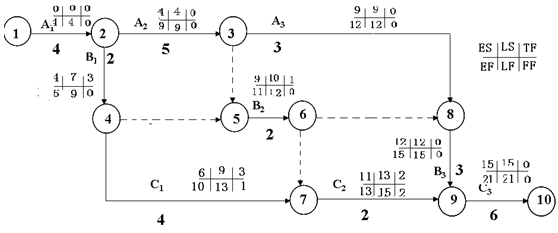

?。?)本例的各工序時間參數的計算,見圖2A320023-4。
圖2A314023-4 某工程基礎工程施工雙代號網絡(luò )圖的計算結果
?。?)本例中的關鍵線路為①→②→③→⑧→⑨→⑩。因為工序A1、A2、A3、B3、C3的總時差均為0,是本工程的關鍵工作,將關鍵工作依次相連所形成的通路就是關鍵線路。
