歐洲標準（EN）被歐盟及其成員國作為該國的國家標準強制執行以來(lái)，對我國及其他國家在標準應用和修訂方面都起了積極的參考和借鑒作用。目前歐洲標準越來(lái)越受到國際范圍的認可，其中大多數標準已被等同等效地轉化為國際標準（ISO）。本文就部分鐵基材料及焊接填充材料的歐洲標準從修訂、內容、應用和相應的ISO標準之間關(guān)的系作概括性介紹。

　　一、部分原材料和焊接材料歐洲標準的制訂

　　大部分原材料和焊接材料歐洲標準是在1992-1998年間由歐洲標準化委員會(huì )起草并制訂的，最終由各成員國投票表決，一經(jīng)通過(guò)，該標準的原國家標準就將廢止，執行統一的歐洲標準。從內容上看，其來(lái)源由三部分組成，一部分是前歐洲標準（EU），EU標準是歐盟的主要成員國在四、五十年的歷史進(jìn)程中形成的一系列標準性的技術(shù)文件，所以較為熟悉并易被各成員國所接受；如前歐洲標準EU20（鋼的概念、分類(lèi)）轉化成歐洲標準EN10020（鋼的概念、分類(lèi)）。第二部分是德國工業(yè)標準（DIN），由于德國在歐盟中的經(jīng)濟地位和其在冶金、焊接技術(shù)方面的出眾表現，將DIN標準的內容作為目前的歐洲標準。如德國標準DIN8575（熱強鋼的氣體保護焊焊絲）轉化成歐洲標準EN12070（熱強鋼的氣體保護焊焊絲）；第三部分是將ISO方面現有標準等同等效地采納為歐洲標準，如國際標準ISO13916（焊接時(shí)預熱、層間和保護溫度的測量）轉化為歐洲標準ENISO13916（焊接時(shí)預熱、層間和保護溫度的測量）。從現有歐洲標準來(lái)看，在制訂時(shí)都盡量采納或參照現有ISO標準，并在標記方法、內容上與ISO標準具有一致性，比ISO相應標準更細、更具體。

　　二、部分原材料歐洲標準的內容簡(jiǎn)介

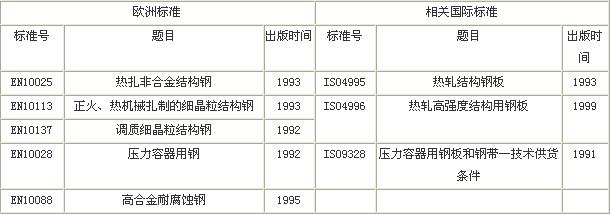

　　歐洲標準中涉及到可焊接的鐵基材料常用標準如下：

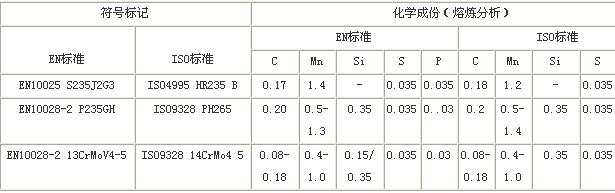

　　以常用非合金結構鋼和壓力容器用鋼為例，從符號標記、化學(xué)成份上對EN標準和ISO標準對比：

　　都采用了標準號+附加符號的標記方法，從材料的標記則反映了材料的用途、強度性能、質(zhì)量等級、供貨狀態(tài)，如EN10025S235J2G3中，S-結構用鋼、235-16mm以下屈服強度的最低值為235Mpa、J2G3-質(zhì)量等級（沖擊功和供貨狀態(tài)），而ISO4995HR235B中，HR-熱扎狀態(tài)、235—屈服強度的最低值為235Mpa、B-質(zhì)量等級。

　　在化學(xué)成份和機械性能方面的規定基本一致，只是歐洲標準劃分更細一點(diǎn)，例如在強度用鋼的標準中，歐洲標準列出了材料在不同供貨厚度下的屈服強度和抗拉強度的最低值，而國際標準只給出一個(gè)范圍。

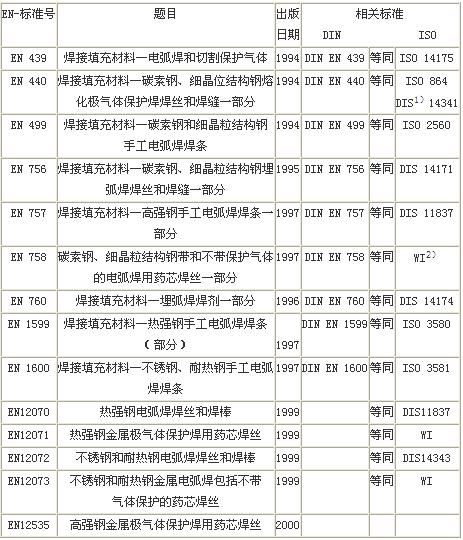

　　三、常用焊接填充材料的歐洲標準簡(jiǎn)介（下表）

　　 以碳鋼及細晶粒結構鋼和熱強鋼的手工電弧焊為例，從符號標記和應用方面與ISO標準做以對比：

　　從碳鋼及細晶粒結構鋼焊條標準來(lái)看，標記格式是相同的，但代表的含義不完全一致，如EN499E380RC中E—手工電弧焊方法符號、38—熔敷金屬的最低屈服強度為380Mpa，最低延伸率為20℅、0-0℃時(shí)V型缺口沖擊功最低為47J、RC—藥皮類(lèi)型；ISO2560E432RC中E—手工電弧焊方法符號、43-熔敷金屬的抗拉強度為430-510Mpa，最低延伸率為22℅、2-0℃時(shí)V型缺口沖擊功最低為28J、RC-藥皮類(lèi)型，從熱強鋼焊條標準來(lái)看，標記格式也是相同的，只是熔敷金屬的化學(xué)成份標記符號在EN標準中為CrMo1，而在ISO標準中為1CrMo.縱觀(guān)歐洲焊接填充材料的標記方法，其規律為熔敷金屬性能或化學(xué)成份+填充材料類(lèi)型或代號組成，如：EN440G466MG3Si1，466-氣體保護焊熔敷金屬性能、MG3Si1—采用混合氣體，G3Si1焊絲。這樣從符號標記就可以大致看出材料選擇是否合理。

　　四歐洲標準的理解和應用要點(diǎn)歐洲標準具有分類(lèi)較細、針對性較強的特點(diǎn)，在應用時(shí)注意其前提條件，例如采用手工電弧焊焊接結構鋼時(shí)的焊條標準有EN499、EN757，EN499適用于材料屈服強度≤500Mpa的強度結構用鋼，而EN757適用于材料屈服強度>500Mpa的強度結構用鋼。另外，歐洲標準在制定的同時(shí)，由各學(xué)術(shù)機構或權威部門(mén)制定了很多材料的使用規范或規程，用于材料制定冷加工或熱加工技術(shù)條例的依據，如德國的鋼鐵材料規范SEW088（關(guān)于材料熔化焊的焊接制造規程）。若不是特殊定貨，那麼該材料在焊接制造時(shí)可按SEW088來(lái)制定焊接工藝規程。
