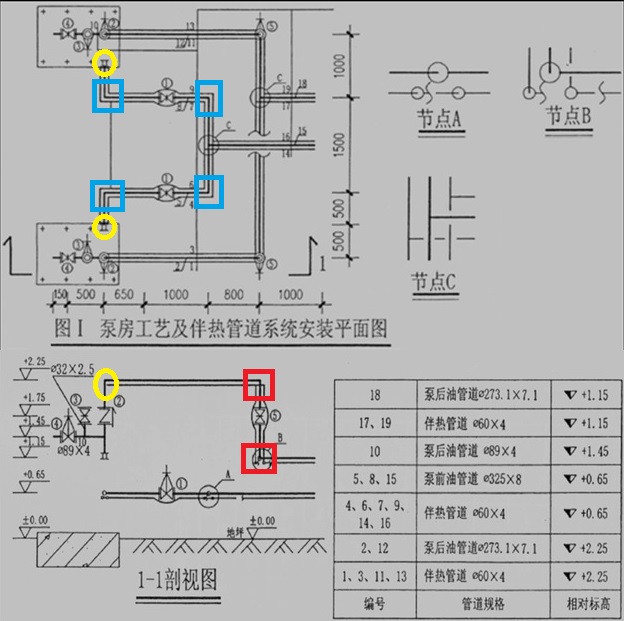

下圖是2014年造價案例分析，管道計量與計價的圖示，本題的疑難點有兩處，當然都集中在算量比較麻煩的伴熱管這里。求解本題需求得出伴熱管的長度，以及伴熱管的彎頭數量。

　　首先是伴熱管長度部分：

　　水平面內的長度比較好理解，關鍵是立管部分，我們可以通過1-1斷面圖發現，近泵部分是沒有伴熱立管的，我們計算出的2.25-1.15就是遠泵端的伴熱立管長度。

　　從工藝上講，伴熱管可以完整的伴隨主管部分，也可以不完整伴隨，例如本題，伴熱管在近泵端就沒有再做垂直的立管部分，這樣也是合理的。

　　然后是彎頭部分：

　　上圖中，藍色方框內均有兩個彎頭，紅色方框內均有兩個彎頭，這些均能直接在平面、立面圖中讀取。

　　關鍵是黃圈中的彎頭數量。從工藝上說，伴熱管應當是循環式的，伴隨主管的兩條伴熱管應當在端部形成U型循環。

　　我們可以看到：1和3，4和6，11和13，14和16號伴熱管，形成了四個循環，即黃圈位置。也就是形成了四個U型。我們可以理解，四個U型部分，每一個U型需要兩個彎頭，故黃圈部分還應需要八個彎頭。
