1、背景

　　某工程項目的基礎工程分為三個施工段，其原始資料見表1：

　　表1

　　2、問題：

　?。?）根據表1繪制流水施工計劃；

　?。?）找出該網絡(luò )計劃圖存在的問題

　?。?）改正后找出關鍵線路

　?。?）說出總時差和自由時差的概念；

　?。?）說出關鍵工作和關鍵線路的概念。

　?。?）找出關鍵線路

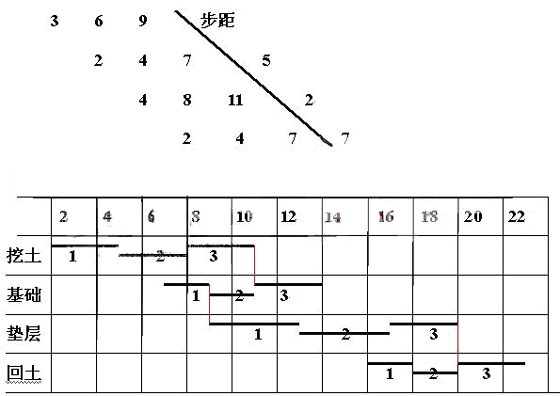

　　3、解答：（1）流水施工計劃

　　T=（5+2+7）+7 = 21（天）

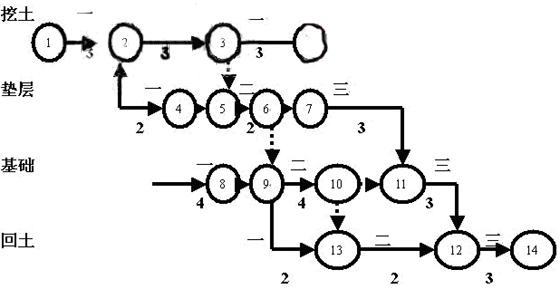

　?。?）網絡(luò )計劃存在的問題

　　1）兩個終點節點；

　　2）8節點前面的工作沒有開始節點；

　　3）4號重號；

　　4）3-4箭線沒有箭頭；

　　5）2-4有雙向箭頭；

　　6）11——12尾大頭??；

　　7）9-13的邏輯關系錯誤。

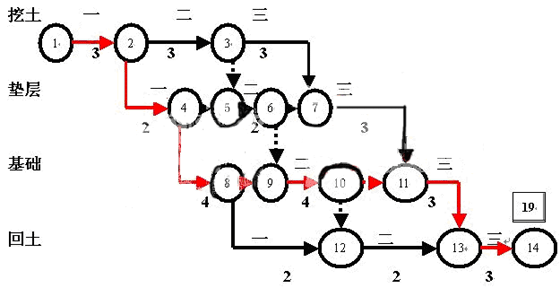

　?。?）改正后的網絡(luò )圖如下：

　?。?）總時差和自由時差的概念略。

　?。?）關鍵工作和關鍵線路的概念略

　?。?）關鍵線路是1-2-4-8-9-10-11-13-14工期是19天
